La TecnologíaEs un nuevo método de transporte y
acumulación de la energía térmica del sol. Eficiente, ecologico,
económico y muy duradero que entrega agua caliente y calefacción con
aire caliente (Patente Soli. INAPI Chile). Puede ser usado e
integrado a las viviendas debido a sus materiales naturales en la
construcción. Utiliza al Aire como transporte del calor del Sol y
utiliza al Concreto como acumulador de ese calor. El concreto sólido
se usa como "Batería Termosolar" el cual acumula el calor del sol en
el concreto para ser usado más tarde para calentar el agua, en
reemplazo de los estanques de agua, y/o para calefacción directa con
aire en los días frios.
.
C O M P O N E N T E S
S O L :
Utiliza la radiación del Sol como fuente de la energía.
C O L E C T O R S O L A R D E A I R E (1) : Usa al Aire como transporte del calor del Sol. El colector solar (1 en la foto) transforma la luz del sol en aire caliente.
H O R M I G O N E S E L A C U M U L A D O R T E R M I C O: El concreto se usa como Batería Termosolar(2): Utiliza un bloque de Concreto (Hormigón) como acumulador del calor. Reemplaza a los estanques de agua tradicionales por un bloque de concreto (2 en la foto). Posee dos circuitos internos, uno para el agua y otro para el aire.

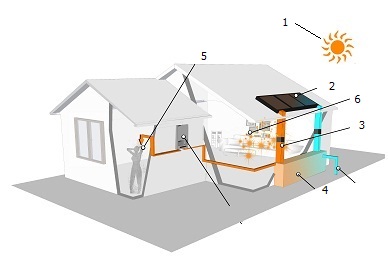

F U N C I O N A M I E N T O

1: El Sol. Radiación Solar llega al colector.
2: Colector solar de aire. El Aire se calienta en el colector. No existe ninguna ca?er?a con l?quido.
3: Ductos de aire que llevan el calor del sol al concreto. El aire circula con ventiladores.
4: Concreto acumulador de energía. La Batería Termosolar (Bloque de Concreto), posee dos circuitos en su interior independientes. Un circuito para el Agua y otro circuito independiente para el Aire.
5: Agua Caliente desde el Concreto. Al igual que todos los sistemas solares t?rmicos requiere de un sistema auxiliar.
6:
Aire Caliente hacia la Habitación

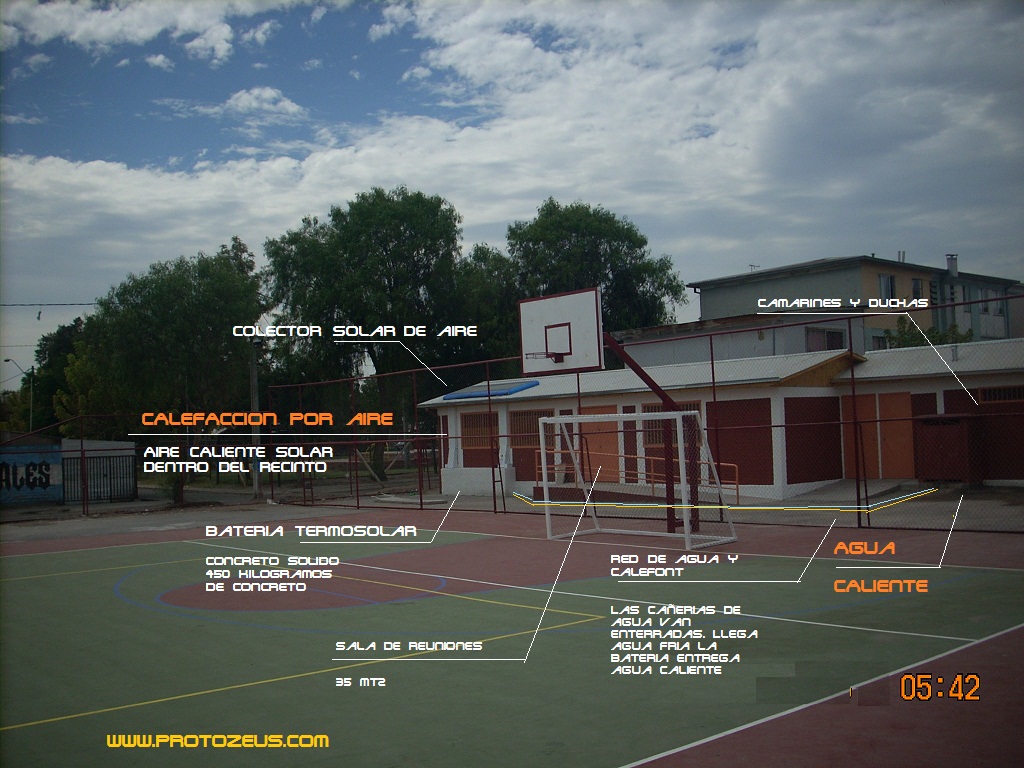

Sistema Modelo B450 - DS en
pruebas t?rmicas en el Centro Vecinal Villa Portales de la
Municipalidad de Lo Prado. El sistema entrega
Aire Caliente y Agua Caliente.

|
